鋼絲網片的計算規則

1）水平方向掛鋼絲網片——需要考慮非砼墻與砼梁相交時

1)非砼墻在內墻位置時，非砼墻和砼梁相交，墻面兩側各設置一道鋼絲網片，長度為墻的凈長。

2)非砼墻在外墻位置時，非砼墻和砼梁相交，內墻面在梁下設置一道鋼絲網片，長度為墻體凈長；外墻面在梁

上下各設置一道鋼絲網片，長度為外墻外邊線扣減相交柱后的長度，若梁下有門窗洞口時，扣除梁下門窗洞口的寬度。

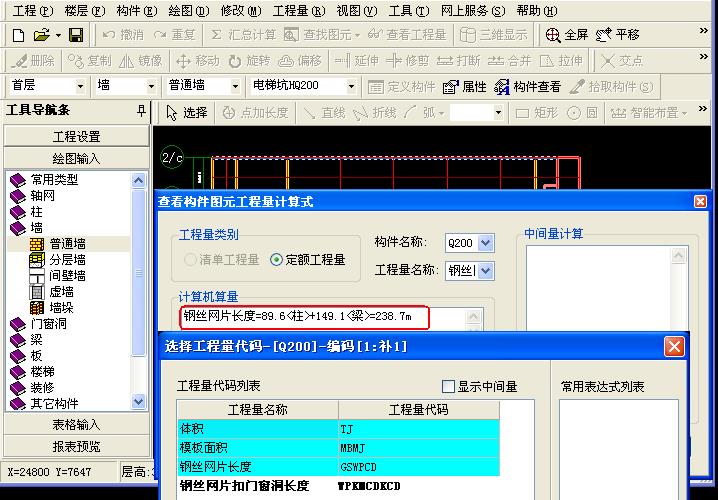

下面我們結合一個簡單的例子來看一下計算規則:

備注：墻為240的磚墻,柱為L形柱,截面寬度為1.24m,截面高度為1.24m,梁高500mm..

2）豎向鋼絲網片

1）非砼墻與砼柱相交時：鋼絲網片長度為自樓地面到當前層砼梁底。且柱與墻相交的每一側都需設置一道鋼絲網片。若柱邊有門窗洞口，要將洞口高度扣減。

2）非砼墻與砼墻相交時：鋼絲網片長度為自樓地面到當前層砼梁底。且非砼墻與砼墻相交處的兩側均需各設置一道鋼絲網片。若相交處有門窗洞口，需要將洞口高度扣減。

3）非砼山墻與斜梁相交時

1）按照斜長計算鋼絲網片長度，扣除相交部位的柱、墻位置。斜交時按照斜長計算，扣除相交部位的柱、墻。

2）內墻上兩側各設置一道：外墻上，內側一道，外側兩道。
